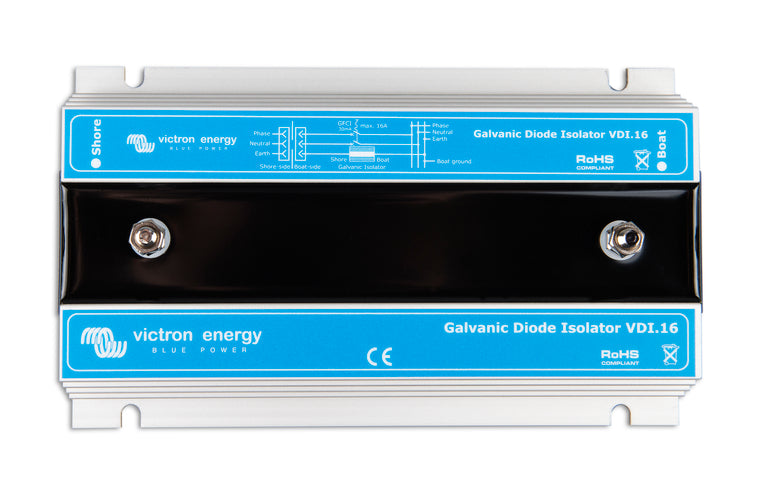

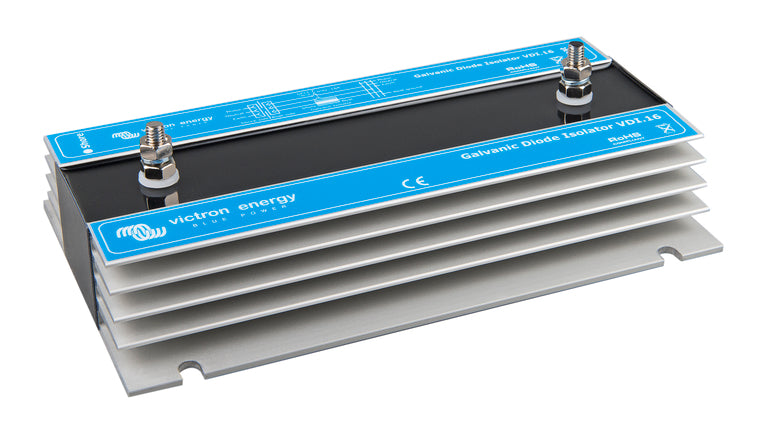

Victron energy Galvanic Isolator VDI-16

Mitat 60 x 120 x 200mm

Galvaaninen
erotin estää elektrolyyttisen korroosion. Se estää matalajännitteiset
DC-virrat, jotka muutoin kulkevat veneeseen maasähköliitännän
suojamaajohdon kautta. Mainitut virrat voivat aiheuttaa veneen
vesilinjan alaisten metallisten osien kuten potkurin,
läpivientihelojen, potkuriakselin jne. syöpymistä.
Galvaaninen erotin koostuu kahdesta diodista, jotka on kytketty
vastakkain rinnakkain. Mainitun tyyppinen kytkentä toimii siten, että
diodit sallivat virrankulun molempiin suuntiin mutta vain tietyn
kynnysjännitteen yläpuolella. Näissä erottimissa käytettyjen diodien
tapauksessa kynnysjännite on noin 1,4 VDC.

Erotin
asennetaan välittömästi veneen 230V:n liitännän "taakse". Galvaanisen
erottimen myötäjännite on suurempi kuin tyypillisten veneenrungoissa ja
osissa käytettyjen metallien potentiaaliero. Tämän seurauksena
potentiaalijännite ei pääse aiheuttamaan virtaa joten galvaaninen
erotin estää elektrolyyttisen virran kulun. On syytä huomata, että jos
AC-virtapiirissä esiintyy (korkeampi) virhejännite, diodit sallivat
virran läpikulun jolloin vikavirtasuoja katkaisee virransyötön.
